流量仪表
  • 热式质量流量计

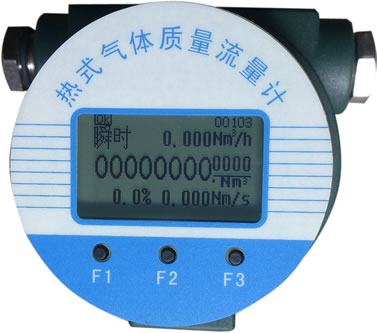

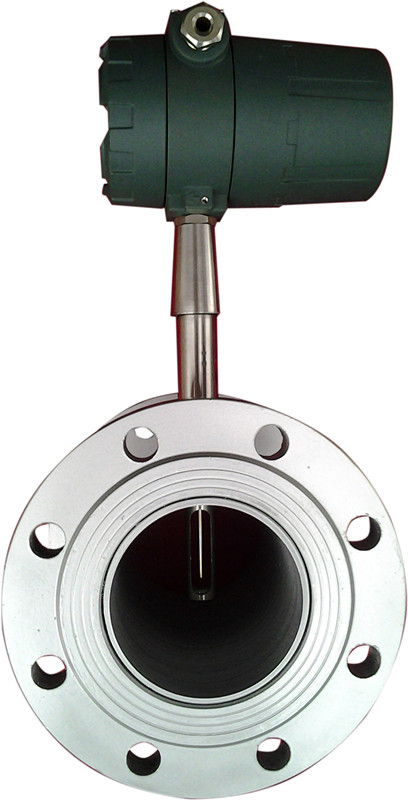

热式质量流量计

热式气体质量流量计是利用热传导原理测流量的仪表。该仪表采用恒温差法对气体质量流量进行准确测量。具有体积小、数字化程度高、安装方便,测量准确等优点。传感器部分由两个基准级铂电阻温度传感器组成。采用桥式环路,一个传感器测量流量温度,另一个传感器维持高于流体温度的恒温差,可以在高温和高压条件下进行流量测量。

订购热线:0731-85670505


一、 概述

热式气体质量流量计是利用热传导原理测流量的仪表。该仪表采用恒温差法对气体质量流量进行准确测量。具有体积小、数字化程度高、安装方便,测量准确等优点。传感器部分由两个基准级铂电阻温度传感器组成。采用桥式环路,一个传感器测量流量温度,另一个传感器维持高于流体温度的恒温差,可以在高温和高压条件下进行流量测量。热式气体质量流量计具有如下技术优势:真正的质量流量计,对气体流量测量无需温度和压力补偿,测量方便、准确。可得到气体的质量流量或者标准体积流量。宽量程比,可测量流速高至100Nm/s底至0.5Nm/s的气体,可以用于气体检漏。抗震性能好使用寿命长。传感器无活动部件和压力传感部件,不受震动对测量精度的影响。安装维修简便。在现场条件允许的情况下,可以实现不停产安装和维护。(请参见安全注意事项)数字化设计。整体数字化电路测量,测量准确、维修方便。●采用RS-485通讯,或HART通讯,可以实现工厂自动化、集成化。





二、技术参数




三、工作原理



 LJR热式气体质量流量计的传感器部分由二个精密铂热电阻组成(见图一所示)。该电阻封装在不锈钢管内,与流体介质不直接接触,但有良好的传热性能。其中一根较短的为介质温度传感元件;另一根为加热元件。当气体流过加热元件时.将热量带走.带走的的热量与流体的流速和流体的密度成正比。    流量计由两个温度传感器组成(见图二)。    一定量的加热功率P施加至其中一个传感器上.使其温度升高至被测值T2。另一个传感器测量气体温度T1。根据被加热器传感器和气体的温差(△T2T1)和所加热功率P就可以确定气体的质量流量。




这被称为金氏定律。K1K2取决于传感器的几何尺寸和气体特性,如热导率、粘度和比热容。K3与雷诺数有关。

这些系数的数值是流量计和气体所特有的,因此ITMF流量计必须根据所要测量的气体进行校准。在实际应用中,测量气体质量流量的方法有两种:恒定功率法或恒定温差法。

为了保持TsTa之间固定的温差,电路必须向加热元件提供更多的功率。电路中输出功率的大小,直接与流体的质量流量有关,通过测量电路的输出功率可得到对应的质量流量。由于加热元件上的热量主要是由气体分子流动带走的,而不是热传导的作用。所以这种流量计在一定工况范围内几乎与流体的成份无关。



四、外形尺寸





1、小口径热式质量流量计尺寸




2、管道式热式质量流量计尺寸




3、管道式热式质量流量计配对法兰尺寸




4、插入式热式质量流量计尺寸




5、热式质量流量计分离尺寸




五、安装的一般要求

1、仪表安装要求上游有15D(管道内径)的直管段,下游有5D的直管段。

2、当前直管不能满足时可以在上游加装整流器,整流器与仪表间有3D的直管段。

3、仪表安装处的管道内壁应光滑清洁,无明显凹痕。积垢和起皮等缺陷。流量调节阀应装在流量计的下游。

4、仪表安装处应远离热源。

5、仪表水平或垂直安装均可。

6、对不满足直管段的大管道{含矩形管道),可以用速度面积法校正。

7、小口径φ6.φ12无直管要求。

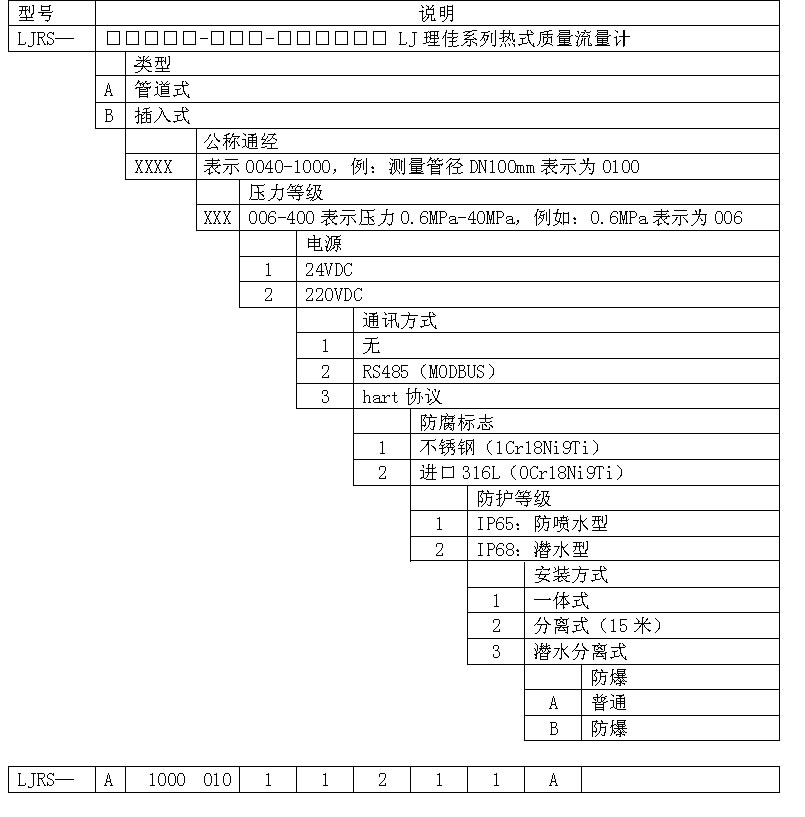

六、选型表
