LJSFM系列智能涡街流量计是一种新型流量仪表，它采用了新一代双旋涡发生体流量传感器，与国内外同类产品相比具有测量范围宽，由其时小流量测量，精度高等许多新特点。具有其它流量计不可兼得的许多优点，它是根据流体中插入物体所产生的旋涡个数与流速成比例制成的。然后再把旋涡产生压力的变化作为应力的变化而进行检出，输出与流量成正比的4～20mA电流脉冲或直流电流输送到流量积算仪或计算机系统。

 品种齐全、测量范围广、精度高

 检出传感器不与介质接触，可靠性高

 气液通用，适用范围广

 没有可动部件，构造牢固简单，使用寿命长

 压力损失小，计量成本便宜

 检出传感器可互换，换后不需标定，便于维护

 插入式流量计可进行不断流拆卸

 耐腐蚀，安全，防爆

 旋涡表头功能 ：

1．液晶点阵汉字显示，直观方便，操作简洁明了；

  2．带全功能的HART协议，包含特殊命令；

  3．带温度/压力传感器接口。温度可配接Pt100或Pt1000，压力可接表压或绝压传感器，并可分段修正；

  4．输出信号多样化，可根据客户要求选择两线制4-20mA输出、三线制脉冲输出和三线制当量输出；

  5．具有卓越的非线性修正功能，大大提高仪表的线性；

  6．具有软件频谱分析功能，提高了仪表抗干扰和抗震的能力；

  7．通用性强，可与涡街、旋进旋涡等输出频率信号的传感器配套使用；

  8．测量介质广泛，可测量蒸汽、液体、一般气体、天然气等，测量天然气时有超压缩因子修正；

  9．有中英文两种版本，供用户选择；

 10．超低功耗，一节干电池全性能工作可维持至少3年；

 11．工作模式可自动切换，电池供电、两线制、三线制；

 12．自检功能，有丰富的自检信息；方便用户检修和调试。

 13．具有独立密码设置，参数、总量清零和校准可设置不同级别的密码，方便用户管理；

 14．显示单位可选择，可自定义；

 15.一体化带温压补偿功能

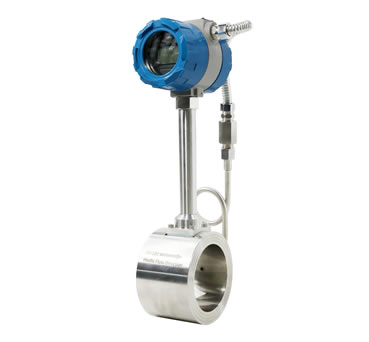

智能汉字屏涡街流量计

测量介质：液体、气体或蒸汽

测量管径：10～2500mm

测量范围：液体0.35～9m/s

          气体或蒸汽4～70m/s

          （0℃，1大气压时）

精    度：指示值的±1%

          指示值的±2.5%（插入式）

          （雷 数2×104～7×106）

输出信号：

脉冲输出：4～20mA电流脉冲二线制

          脉宽0.5ms或0.25ms或三线制电压脉冲

模拟输出：4～20mADC二线制 hart输出，RS485。

电源电压：12-45V或3.6v锂电池供电

          [负载电阻=50（电源电压-12）

流体温度：-40～300℃

流体压力：-0.1MPa～法兰额定值

环境温度：-40～80℃

          -20～60℃ （带现场指示表）

环境湿度：5～100%RH

接线连接孔：M20×1.5内螺纹

主要材料：

普通型：发生体及主体为1Cr18Ni9Ti；

防腐型：内衬和发生体均为聚四氟乙烯；外壳为1Cr18Ni9Ti；

仪表盒：不带表头为1Cr18Ni9Ti；带表头为铸铝。

重 量：参见外形尺寸图。

1）流量计通径选择

　　流量计的通经可根据最大使用流量Qv来选择。为了获得尽可能宽的流量测量范围，正常使用流量应不小于流量计额定最大流量的1/2。为保证流量计的准确度，雷诺数范围应在2×104～7×106内。

选择流量计通径时，应将已知标准状态（1大气压，0℃）下的流量换算为工况状态下的流量，以便从表（1.2）中选用适当的流量计。

1.将标准状态下的密度ρN换算成工况下密度ρ。

2. 求出工况下的流量Qv：a)由标准状态体积流量求出Qv：

a）由标准状态体积流量求出Qv：

3）动态粘度η与运动粘度的换算：η=μρ

4）雷诺数：

以上式中：

ρ—工况下密度（kg/m3）

ρN—标准状态下密度（kg/m3）

P— 工况下压力（MPa）

T— 工况温度（℃）

Qv—工况体积流量（m3/h）

QN—标准状态下体积流量（Nm3/h）

Qm—质量流量（kg/h）

η—动态粘度（Pa•S）

RD—雷诺数

D—流量计管径或插入探头直径（mm）

表1 不同通径下流量计液体、气体最大流量及所对应的最大频率

注：1、液体最小流量可从图1查找，气体和过热蒸汽可从图2查找。

2、对于插入式流量计而言，管径从200～2500mm其最大流量可按流速（液体9m/s，气体75m/s）计算。其最小流速可通过表1、表2、图1、图2、DN50最小流量来计算，再得出某管径下最小流量。

2）压力损失

水在流速7m/s时为0.054Mpa，大气压下的空气在流速75m/s时为830H2O，压力损失由下式计算。

△Ρ＝1.1×10-6×ρ•V2

式中：△Ρ——压力损失（Mpa）

      ρ——流体密度（kg/m3）

      V——流速（m/s）

表2 常用气体介质的标准状态密度

饱和蒸汽实例

试确定DN50流量计用于7bar饱和蒸汽的量程范围。由表3可查得：DN50 7bar量程范围是84-1835kg/h 还可得到以下信息：饱和蒸汽温度165℃，密度3.67kg/m3

气体/过热蒸汽最小流量

例2：
已知氮气流量为4600Nm3/h,工作压力0.7Mpa,工作温度为40℃，选择流量计通经。
解：1）将标准流量变为工况流量

求工作条件下的密度
首先查表2，得知标准状态下氮气密度1.25kg/Nm3

3）通过表1和图2可知
φ80 流量计的测量范围  40~1375m3/h
φ100 流量计的测量范围  70~2120m3/h
φ80 流量计的测量范围  200~4771m3/h
根据选型原则常用流量不小于额定最大流量的1/2。所以应选φ80流量计。
当选择的流量计管径比实际工作管径小时，应采用变径管以保证准确测量。见图3

图3  变径管的直管段要求

将流量计安装在管道上请遵循以下要点：
流量计入口和出口的管道条件
为了确保达到最佳的运行效果，流量计入口的规则流速发布应不受干扰。
入口直管长度应不小于15倍管径。
入口侧有弯头、缩管或截止阀时，入口直管长度应不小于25倍管径。
出口直管长度应不小于5倍管径（图4）

图4  入口和出口直管段

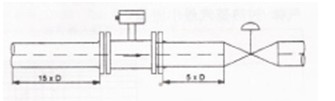

流量调节阀应尽可能安装在流量计下游侧（图5）。

图5  调节阀的安装位置

压力温度测量

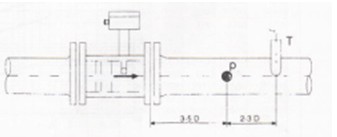

图6  压力和温度测点的位置

当介质温度大于100℃时，下表中H加高200mm。

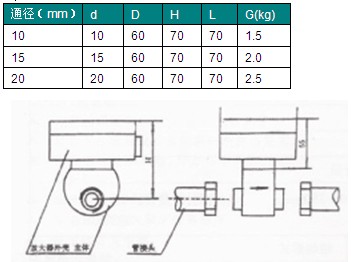

6.1 管接头式

6.2 无法兰式

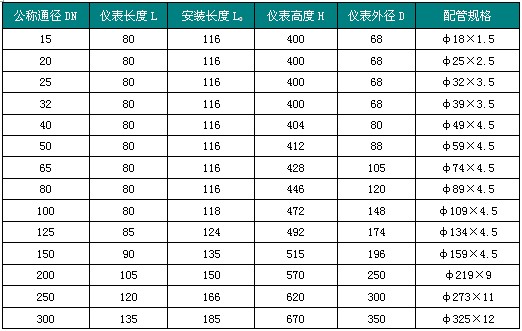

表4

注：①以上参数仅适用于法兰夹持式2.5MPa以下压力规格的涡街流量计。
②安装法兰为专用法兰，出厂时已配备，安装法兰的标准为企业标准，推荐使用。
说明：
①以上尺寸仅供设计选型时参考，实际尺寸以出厂或定货时确认为准。
②常用无缝钢管直径为公制钢管直径，如采用英制钢管，需在定货时注明。
③管道对焊式、螺纹连接式、卡箍连接式、固定插入式、球阀插入式的结构外形尺寸，以及高温型、超低温型的外形尺寸以出厂或定货时确认为准。
④流量计安装法兰采用企业标准或国家标准GB/T9119-2000，也可根据用户需要采用国家其他部门或行业标准，或采用其他国家标准（美标、德标、日标等），如需特殊标准请在定货时注明。
6.3 法兰式

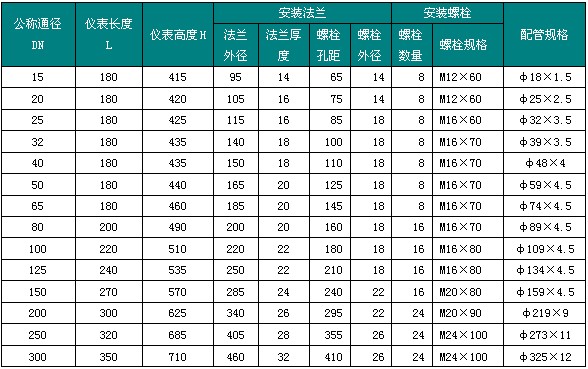

表5

注：①以上参数仅适用于法兰连接式1.6MPa以下压力规格的涡街流量计。
②仪表长度为标准型尺寸，带一体化温压补偿型仪表长度相应加长50mm。
③法兰连接式涡街流量计出厂时不配带管道法兰和螺栓，用户需另行购买，连接法兰的标准为GB/T9119-2000突面板式平焊钢制管法兰。

6.4插入式

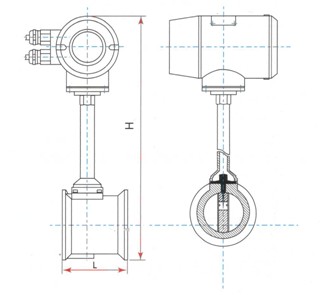

表6  L2和G2为配球阀时杆长及重量

液体最小流量（线性）

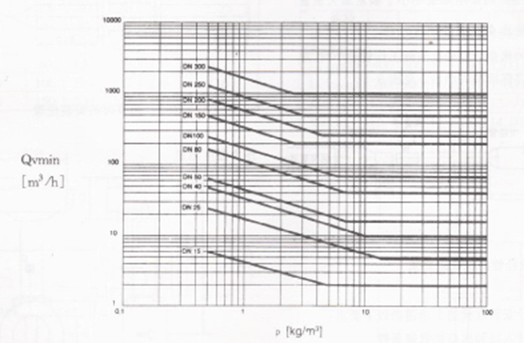

图1  液体最小流量与运动粘度的关系
